Ansluta en telefonlinje

Anslutningsmetoden varierar beroende på telefonlinjen.

Skrivaren kan inte skicka/ta emot fax om anslutningen inte fungerar. Anslut skrivaren på rätt sätt.

Viktigt!

  • Anslut inte faxenheter och/eller telefoner parallellt (gäller endast USA och Kanada).

    Om två eller fler faxenheter och/eller telefoner är anslutna parallellt kan följande problem uppstå och skrivaren kanske inte fungerar som den ska.

    • Om du lyfter en telefonlur som är parallellt ansluten samtidigt som ett fax skickas eller tas emot kan faxbilden skadas eller så kan ett kommunikationsfel uppstå.
    • Tjänster som t.ex. nummerpresentation kanske inte fungerar som de ska på telefonen.

    Om det inte går att undvika parallellkoppling ska mottagningsläget ställas in på Telefonprioriteringsläge (TEL priority mode) och kännedom ska finnas om att ovan nämnda problem kan uppstå. Det kommer endast vara möjligt att ta emot fax manuellt.

Grundläggande anslutningen

Kontrollera att skrivaren är avstängd, anslut en ände av den medföljande telefonlinjekabeln till telefonjacket i närheten av märket "LINE" på skrivaren och anslut sedan den andra änden till telefonjacket på väggen eller till telefonjacket på xDSL-linjedelaren.

När du ansluter telefonen till skrivaren ska du kontrollera att skrivaren är avslagen, ansluta en ände av modularkabeln till kontakten för externa enheter i närheten av märket "EXT." på skrivaren och sedan ansluta den andra änden till telefonjacket på telefonen.

Viktigt!

  • Kontrollera att telefonlinjen ansluts innan skrivaren slås på.

    Om du ansluter telefonlinjen medan skrivaren är på ska du stänga av skrivaren och dra ut nätsladden. Vänta i 1 minut och anslut sedan telefonlinjen och strömkontakten.

Obs!

  • I Baksida beskrivs telefonjackets och kontakten för den externa enhetens position.
  • Innan du ansluter en telefon eller telefonsvarare tar du bort locket till telefonkontakten.

  • För användare i Storbritannien:

    Om det inte går att ansluta kontakten på den externa enheten till uttaget på skrivaren måste du köpa en BT-adapter som du ansluter på följande sätt:

    Koppla BT-adaptern till modularkabeln som ansluter den externa enheten och anslut sedan BT-adaptern till kontakten för externa enheten.

Ansluta olika linjer

Det här avsnittet är en introduktion till hur flera linjer ansluts.

Följande är exempel och vi garanterar inte att de passar alla anslutningsförhållanden. Mer information finns i handboken som medföljer nätverksenheten (styrenheter som ett xDSL-modem (Digital Subscriber Line) eller en terminaladapter) som du ansluter till skrivaren.

Obs!

  • xDSL är den allmänna termen för digital kommunikationsteknik med hög hastighet som använder telefonlinjer. Hit hör ADSL/HDSL/SDSL/VDSL.

  • Ansluta till en Internettelefon

    1. DSL-linje (Digital Subscriber Line)

    2. xDSL-modem (linjedelaren kan inte vara inbyggd i modemet)

    3. Bredbandsrouter kompatibel med Internettelefon

    4. Dator

    5. Telefon eller telefonsvarare

    6. WAN-port (Wide Area Network)

    7. LAN-port (Local Area Network)

    8. TEL-port

    9. LINE-port

    * Portkonfigurationer och namn kan avvika beroende på produkten.

    Obs!

    • När du ansluter till xDSL-linjen väljer du samma linjetyp som den du prenumererar på i Typ av telefonlinje (Telephone line type).

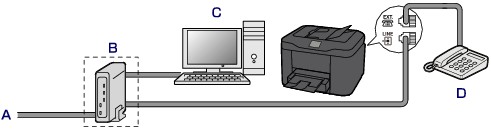

  • Ansluta till en xDSL-linje

    1. ASL (Analog Subscriber Line)

    2. xDSL-modem (linjedelaren kan inte vara inbyggd i modemet)

    3. Dator

    4. Telefon eller telefonsvarare

    Viktigt!

    • När linjedelaren inte är inbyggd i modemet ska du inte förgrena telefonlinjen före linjedelaren (väggsidan). Anslut inte heller linjedelare parallellt. Det kan leda till att skrivaren inte fungerar på rätt sätt.

    Obs!

    • När du ansluter till xDSL-linjen väljer du samma linjetyp som den du prenumererar på i Typ av telefonlinje (Telephone line type).

  • Ansluta till en ISDN-linje

    Mer information om ISDN-anslutning och -inställningar (Integrated Service Digital Network) finns i handböckerna som levereras med terminaladaptern eller uppringningsroutern.
